يُقلل نظام عزل اهتزازات السكة الحديدية من الضوضاء والاهتزازات عن طريق تركيب مكونات مرنة في مواقع مختلفة ضمن هيكل السكة. تُركّب وسادات القضبان ووسادات القاعدة ضمن نظام التثبيت. توفر وسادات أسفل العوارض دعمًا مرنًا أسفلها، مما يُحسّن توزيع الأحمال ويُقلل من إجهاد الحصى. في الوقت نفسه، تُساعد حصائر السكة الخرسانية أو حصائر أسفل الحصى على عزل أجزاء أكبر من السكة. SFFST توفر الشركة مكونات مرنة مصممة خصيصًا لتناسب تطبيقات السكك الحديدية المختلفة، وأنظمة التثبيت، ومتطلبات الأداء. ويراعي اختيار المنتج متطلبات مقاومة الإجهاد، وظروف التشغيل، وبيئات الصيانة. وهذا يضمن أن يكون التحكم في الضوضاء استراتيجية متكاملة بدلاً من مجرد اختيار منتج واحد.
إن اهتزازات السكك الحديدية ليست مجرد مشكلة تتعلق بالراحة، بل قد تُلحق الضرر بالمباني المجاورة، ومحطات القطارات، والجسور، والأنفاق. كما أنها تُؤدي إلى تآكل المثبتات والحصى بمرور الوقت. ويُساعد استخدام منهجية شاملة للنظام المهندسين على تحديد مواضع إضافة المرونة، حيث يُمكنهم تحديد مقدار الحركة الآمنة، وتحديد الجزء المطاطي المُناسب لتحمّل الحمل.
أهمية نظام عزل اهتزازات السكة الحديدية
من أين تأتي اهتزازات السكك الحديدية
ينتج اهتزاز القضبان بشكل رئيسي عن تفاعل العجلات مع القضبان، والأحمال الديناميكية للعجلات، وعدم انتظام المسار. إذا كانت الوصلة صلبة للغاية، فإنها تنقل طاقة الاهتزاز إلى الهياكل المحيطة والأرض، مما يُسبب اهتزازًا أرضيًا. أما إذا كانت الوصلة لينة للغاية، فإنها تُسبب حركة مفرطة، مما يؤدي إلى تآكل أسرع وعدم استقرار هندسة المسار.
يهدف نظام عزل اهتزازات السكك الحديدية إلى تحقيق توازن مثالي بين الصلابة والاستقرار وتخفيف الاهتزازات. يجب أن يمتص هذا النظام الأحمال الديناميكية ويقلل من انتقال الاهتزازات. يُعد هذا التوازن بالغ الأهمية لخطوط السكك الحديدية في المدن، وخطوط السكك الحديدية عالية السرعة، وخطوط النقل الثقيل. ولكل من هذه البيئات متطلبات تشغيلية مختلفة تمامًا.
لماذا لا يكفي مكون مطاطي واحد؟
لا يمكن لوسادة واحدة للسكك الحديدية تلبية جميع متطلبات التحكم في الاهتزازات والضوضاء، وذلك لأن المنتجات المختلفة تعمل على أعماق متفاوتة. تُركّب وسادات السكك الحديدية بين السكة والعوارض الخشبية أو القاعدة لتوفير المرونة والعزل وتوزيع الأحمال وتخميد الاهتزازات. فرشات النوم تحت السرير وتتعامل الحصائر الأكبر حجماً مع الاهتزازات التي تنتقل إلى أعماق الهيكل.
تقدم شركة SFFST مجموعة واسعة من منتجات المطاط الخاصة بالسكك الحديدية، تناسب جميع طبقات المسار. تتيح هذه المجموعة للمهندسين تحديد مسارات انتقال الاهتزازات واختيار المكونات المناسبة، ومن ثم اختيار المكون الأمثل وتحقيق هدف الأداء المطلوب.
المكونات المطاطية الأساسية في النظام
وسادات السكة ووسادات القاعدة
توضع وسادات السكة بين السكة الفولاذية ودعامتها، حيث تعمل على امتصاص الصدمات الرأسية وحماية الأسطح من الاحتكاك. أما وسادات قاعدة السكة، فتُوفر دعماً مرناً بين قاعدة السكة والعارضة، مما يُقلل من انتقال الصدمات ويُحسّن توزيع الأحمال. وتعمل هذه العناصر مجتمعةً على التحكم في الاهتزازات مع تثبيت السكة بإحكام في مكانها.
توفر شركة SFFST العديد من المنتجات، مثل وسادات القضبان، ووسادات القاعدة، ووسادات الربط المرنة. كما نوفر وسادات مطاطية، ووسادات لضبط الارتفاع، ووسادات عازلة. تُعد هذه المنتجات ضرورية عند الحاجة إلى التحكم في الصلابة، ومقاومة الإجهاد، وضمان الأداء المتسق في آن واحد.
فرشات تحت السرير وحصائر هيكلية

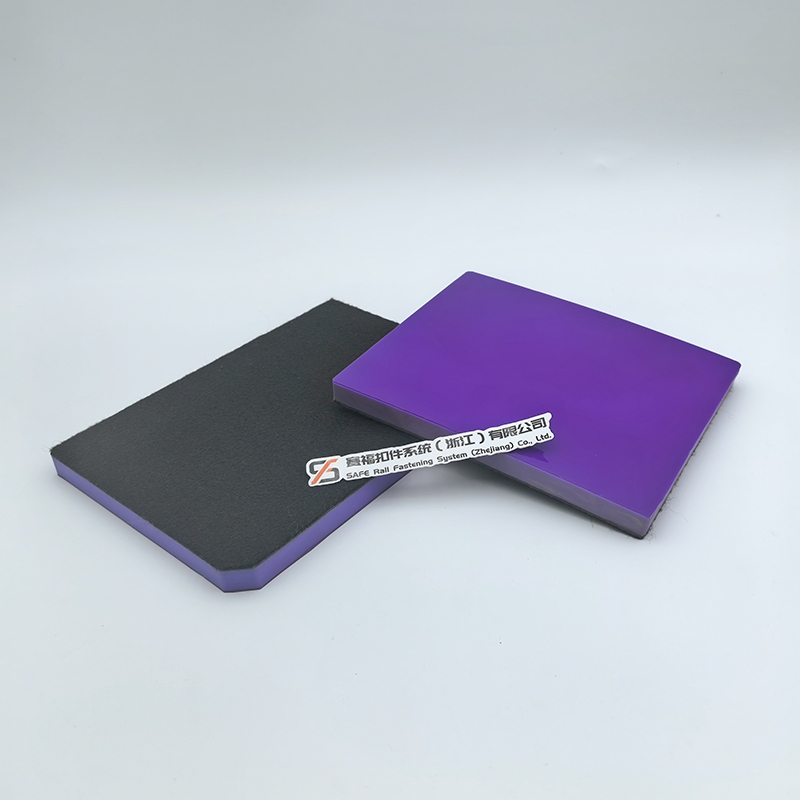

تُثبّت وسادات أسفل العوارض الخشبية في أسفلها. تُحسّن هذه الوسادات توزيع الأحمال بين العوارض والحصى، مع تقليل إجهاد الحصى وانتقال الاهتزازات. يستخدمها المهندسون لخفض إجهاد الحصى والحفاظ على استواء دعامة السكة. ويعتمد نجاحها على جودة المواد المستخدمة وكفاءة تركيبها.
Sحصائر مسار المختبر وتعمل الحصائر الموجودة أسفل طبقة الحصى على نطاق أوسع. فهي لا تُغيّر فقط قاعدة السكة، بل تعزل مسار السكة بالكامل. وهذا ما يجعلها خيارًا مثاليًا لخطوط المترو والجسور. كما أنها مثالية للأماكن التي يجب فيها الحد من انتقال الاهتزازات إلى الأحياء المجاورة.
مطابقة المنتجات لتطبيقات السكك الحديدية
مناطق المترو والمحطات الحضرية
تحتاج خطوط مترو الأنفاق في المدن إلى أنظمة عالية الجودة للتحكم في الضوضاء نظرًا لمرورها بالقرب من المنازل والمكاتب. في هذه المناطق، ينصب التركيز على راحة الركاب والحد من الضوضاء الثانوية. تعمل وسائد السكك الحديدية على تحسين راحة الركاب، بينما توفر ألواح حماية المسارات حماية شاملة للنفق أو المحطة بأكملها.
تساعد شركة SFFST في بناء خطوط مترو الأنفاق التي تقلل الاهتزازات بشكل ملحوظ. تبدأ عملية اختيارنا بدراسة مسار الاهتزاز، حيث نفحص كل شيء بدءًا من العوارض الخشبية والحصى وصولًا إلى حساسية المباني المجاورة لضمان الملاءمة المثلى.
خطوط السكك الحديدية عالية السرعة والتقليدية وخطوط النقل الثقيل
تتطلب خطوط السكك الحديدية عالية السرعة صلابة فائقة وثباتًا هندسيًا مثاليًا. أما بالنسبة للسكك الحديدية العادية، فعادةً ما تكون سهولة الصيانة هي الأولوية. تختلف خطوط النقل الثقيل؛ فهي تحتاج إلى أجزاء قادرة على تحمل أحمال هائلة ومتكررة مع الحفاظ على الأداء الميكانيكي على المدى الطويل.
قد يحمل جزء مطاطي نفس الاسم، لكن وظيفته تختلف باختلاف نوع السكة. فالوسادة المستخدمة في تطبيقات السكك الحديدية عالية السرعة تختلف في تصميمها عن تلك المستخدمة في خطوط نقل البضائع الثقيلة. وتُطابق شركة SFFST المنتج المحدد مع ظروف التشغيل الفعلية للسكك الحديدية.
العوامل التقنية التي يجب على المهندسين مقارنتها
الصلابة الساكنة والصلابة الديناميكية
تُظهر الصلابة الساكنة كيفية استجابة جزء ما لوزن ثابت، بينما تُظهر الصلابة الديناميكية كيفية تصرفه تحت تأثير الاهتزازات السريعة. وكلاهما مهم. يجب أن يدعم جزء السكة الحديدية القضيب مع امتصاص الطاقة في الوقت نفسه. إذا كانت الصلابة غير مناسبة، فسوف يهتز المسار بشدة أو يتحرك بطرق غير آمنة.
الإجهاد والشيخوخة وأداء العزل
تتعرض أجزاء السكك الحديدية لضغط مستمر، وتغيرات في الطقس، وتقلبات في درجات الحرارة. تُظهر اختبارات الإجهاد ما إذا كان الجزء سيحافظ على مرونته على مدى سنوات عديدة. كما تُعد اختبارات التقادم ضرورية لأن المطاط قد يصبح قاسياً أو هشاً بمرور الوقت إذا لم يُصنع بشكل صحيح.
يُعد العزل الكهربائي عاملاً أساسياً آخر لأنظمة التثبيت. تساعد وسادات ضبط الارتفاع ووسادات العزل على تثبيت المسار في الوضع الصحيح مع حماية الإشارات الكهربائية. تضمن هذه التفاصيل الصغيرة موثوقية النظام على المدى الطويل.
كيف تدعم تقنية SFFST تخفيف الاهتزازات والضوضاء
مراقبة إنتاج المكونات المطاطية
يتطلب نظام العزل الجيد استخدام مواد متجانسة. تستخدم شركة SFFST تقنية الصب الآلي لإنتاج وسادات الربط المرنة، والوسادات المطاطية، ووسادات السكك الحديدية. يضمن هذا الإنتاج عالي التقنية أن كل قطعة نصنعها تلبي أعلى معايير الجودة في صناعة السكك الحديدية.
تكمن الميزة الحقيقية لخطوط إنتاج SFFST في الجودة الثابتة. بالنسبة لأجزاء الاهتزاز، يعني هذا أن السماكة والصلابة تظلان ثابتتين في كل دفعة. وهذا يجعل سلوك الجنزير أكثر قابلية للتنبؤ به بعد تركيب الأجزاء.
الاختبارات المعملية ومطابقة التطبيقات
يستخدم مختبر SFFST أدوات متطورة مثل نظام اختبار MTS الهيدروليكي المؤازر (25 طنًا) وجهاز اختبار إجهاد مشابك السكك الحديدية (100 طن). نجري اختبارات الأداء الميكانيكي، واختبارات الإجهاد، واختبارات مقاومة التقادم، والتحقق من نظام التثبيت لتقييم متانة المنتج. تثبت هذه الاختبارات قدرة منتجاتنا على تحمل ظروف السكك الحديدية الواقعية.
خاتمة
تعمل أنظمة عزل اهتزازات السكك الحديدية بكفاءة عالية عند اختيار كل قطعة مطاطية بعناية لأداء وظيفتها المحددة. تعمل وسادات القضبان ووسادات القاعدة على تحسين صلابة التثبيت وتقليل انتقال الاهتزازات عند نقطة اتصال القضيب بالمقعد. كما تعمل الوسادات الموجودة أسفل العوارض الخشبية على تحسين اتصال الحصى. أما حصائر السكك الحديدية المسطحة، فتقلل من انتقال الاهتزازات بين هيكل السكة والبيئة المحيطة. تجمع شركة SFFST بين هذه المنتجات وخبرة التصنيع والاختبارات الدقيقة.
بالنسبة لمشاريع السكك الحديدية الواقعة في بيئات حساسة للاهتزازات، تقدم SFFST حلولاً تغطي هيكل المسار بالكامل من الأعلى إلى الأسفل.
التعليمات
س: ما هو نظام عزل اهتزازات السكة الحديدية؟
أ: هو عبارة عن مزيج متكامل من مكونات السكك الحديدية المرنة المصممة لتقليل انتقال الاهتزازات والضوضاء المنقولة عبر الهيكل وأحمال الصدمات الديناميكية في مسارات السكك الحديدية. وغالبًا ما يشمل وسادات القضبان ووسادات القاعدة وأنواعًا مختلفة من الحصائر.
س: متى تكون فرشات أو حصائر النوم ضرورية؟
ج: يجب عليك استخدامها عندما تحتاج إلى حماية الصابورة أو تقليل انتقال الاهتزازات من الوصول إلى المباني والأنفاق المجاورة، وخاصة في المناطق الحضرية المزدحمة.
س: ما هي التفاصيل الفنية الأكثر أهمية؟
ج: ينبغي عليك النظر في الصلابة الساكنة والديناميكية، وكيفية تقادم المادة، وعمرها الافتراضي. من المهم أيضًا التحقق مما إذا كانت الأجزاء تتناسب مع نظام التثبيت ونوع المسار المحدد لديك.
